АСОR-PQF – это современное энергосберегающее фильтрокомпенсирующее оборудование повышающее качество электроэнергии 3-х фазной промышленной сети, представляющее собой управляемый микропроцессором активный фильтр на базе элементов силовой электроники.
ACOR  корректирует коэффициент мощности контролируемой сети и осуществляя фильтрацию высших гармоник, предотвращает искажения формы напряжения, вызванные гармоническими составляющими тока, потребляемого нелинейными нагрузками, обеспечивая чистую синусоиду.
Функциональные возможности ACOR- PQF:


Компенсация реактивной мощности нагрузки


Фильтрация высших гармоник вызванных не линейной нагрузкой


Компенсация колебаний и провалов напряжения


Дружественный графический интерфейс для контроля, диагностики и наладки – наглядно представляет энергетические параметры сети и нагрузки


Допускается параллельное включение нескольких установок ACOR


Защиты: от короткого замыкания, аппаратная защита IGBT транзисторов


Невозможно вызвать перегрузку агрегата, ACOR всегда работает в заданных пределах без отключения


Связь с АСУ ТП по различным протоколам: MODBUS RТU, MODBUS TCP/IP


Основные характеристики:





Ряд номинальных токов, А


30, 75, 100, 150




Ряд номинальных напряжений, В


400, 690




Частота питающей сети, Гц


50/60




Исполнение


IP22




Максимальная гармоника


20 ( 1 КГц )




Степень фильтрации гармоник


>97%




Пределы регулировки коэффициента мощности


-0, 6…1…+0, 6





Применение ACOR-PQF
· производства, учреждения и компьютерные центры

фильтрация гармоник нелинейных нагрузок: импульсных блоков питания офисной и вычислительной техники, энергосберегающих и люминесцентных ламп, двигателей кондиционеров, вентиляторов, лифтов, частотных преобразователей

· питание мощных нагрузок при недостаточной мощности сети

компенсация реактивной мощности и колебаний напряжения вызванных: пуском/работой/остановкой/ электродвигателей, трансформаторов, сварочных аппаратов, запитанных от сети находящейся на значительном расстоянии от питающей подстанции или проведённой проводами с недостаточным сечением

· снижение требований к питающей сети и установленной мощности трансформаторов выпрямителей

компенсация реактивной мощности и фильтрация гармоник понижающих и согласующих силовых трансформаторов: тиристорных возбудителей, зарядных устройств, приводов постоянного тока, выпрямителей гальванических и электролизных установок

Требуется проведения мероприятий для определения характеристик нагрузок: гармонического состава токов, потребляемой мощности, места их подключения в системе электропитания

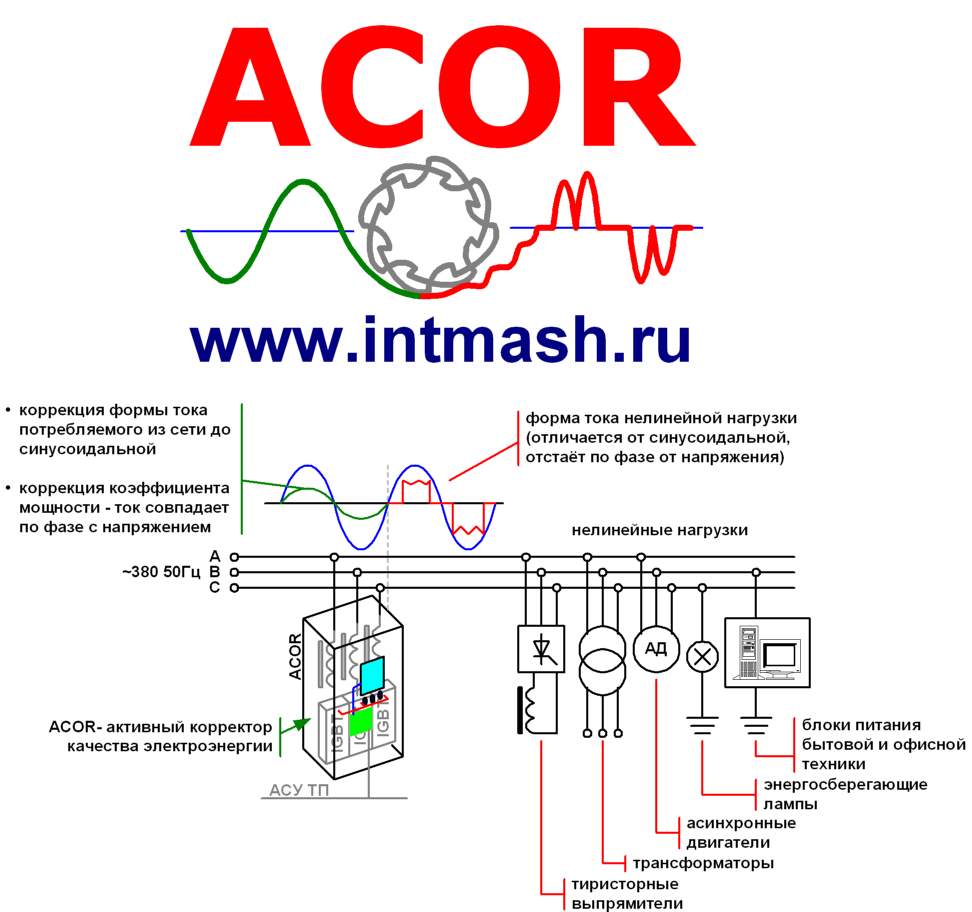

Принцип работы ACOR
ACOR (Activ Corrector) – активный фильтр, подключается параллельно участку сети. Цифровой сигнальный процессор ACOR измеряет 3-х фазный ток потребляемый нагрузками, контролируя гармонический состав токов. Высшие гармоники подавляются токами идентичными по спектру, но противоположенными по фазе. Ток генерируется активным выпрямителем на IGBT-транзисторах с помощью ШИМ-сигнала, формированием которого занимается сигнальный процессор в режиме реального времени.
То, с чем борется ACOR – вредное влияние высших гармоник напряжения и тока на работу электрооборудования
Соблюдать и поддерживать в чистоте питающую сеть очень важно, высшие гармонические составляющие в токах нелинейных электропотребителей приводят к следующим общеизвестным проблемам:
·          искажение формы питающего напряжения;
·          падение напряжения в распределительной сети;
·          эффект гармоник, кратных трем (в трехфазных сетях);
·          резонансные явления на частотах высших гармоник;
·          повышенный акустический шум в электромагнитном оборудовании;
·          вибрация в электромашинных системах;
·          нагрев и дополнительные потери в трансформаторах и электрических машинах
·          сокращение срока службы электрооборудования из—за интенсификации теплового и электрического старения изоляции;
·          ускоренное старение изоляции проводов и кабелей;
·          нагрев конденсаторов;
·          нагрев кабелей распределительной сети;
·          необоснованное срабатывание предохранителей и автоматических выключателей вследствие дополнительного нагрева внутренних элементов защитных устройств;
·          наводки в телекоммуникационных и управляющих сетях;
